综合分析机房布线结构、设计方案及未来发展趋势由于数据中心建设的房间带着整个通信数据传输、计算机综合布线是非常重要的,所以过去的数据中心综合布线机房的要求不高,只要设备能正常运行,但在发展高性能、高密度数据中心,房间的大小越来越大,计算机综合布线结构变得越来越复杂,为了使用户能够构建整洁美丽,绿色和节能机房,本文将详细介绍如何将机房从三个方面,如机房布线的结构、机房布线的设计、机房布线的发展趋势等。
机房的一般布线结构是什么?
机房总体走线结构要求走线间距短、整齐、有序。目前，计算机房综合布线结构主要有“场”和“井”两种结构形式，其中“场”结构更适合环形机房布置，“井”形状更适合垂直和水平机房布置，两种布线结构可在吊顶和地板下两种位置布线。
机房布线设计方案
作为数据中心的中枢神经，它关系到整个网络的运行状态。那么如何设计机房的线缆来满足数据中心高速、高性能的要求呢?
1. 机房工作空间子系统设计

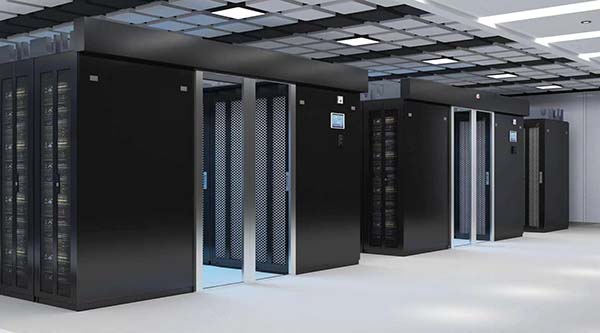

机房工作区的子系统设计应根据建筑的实际情况进行。工作区采用六种信息模块，定义工作区内设备的需求，估算信息点，使用机柜布局，机房内服务器和终端设备的安装。机房工作区子系统信息点设计为机柜设备，包括服务器机柜、网络设备等。业务设备统一安装在机柜中。该工作区子系统需要5个机柜:第一个机柜配备防火墙、下一代防火墙、SSLVPN、核心交换机、接入交换机、云服务交换机、告警模块、嵌入式监控管理服务器、配电监控检测、UPS监控、无线控制器等。第二个机柜主要安装服务器、KVM交换机、刀片服务器、云显卡、语音卡和UPS。第三个机柜用于安装键盘、鼠标、显示器、KVM交换机和服务器。第四机柜主要用于存放磁带库、存储设备、光纤交换机和UPS。第五个机柜装有显示器、键盘、鼠标、服务器、防火墙、交换机等设备。此外，环境监控系统还配备了精密空调、温湿度监控、精密空调监控、超声波加湿器。信息点设计时，为机房综合布线系统的扩展预留一定的空间。
2. 机房水平面积子系统的设计
计算机综合布线电平区域分系统包括两个分系统:语音系统和数据系统，区域分系统设计应采用六类接线产品(如六类屏蔽网络跳线等)，以实现1000mbps传输速率的数据传输网络，此外还要实现数据和语音点的灵活互换性，数据和语音点媒体应该一致。同时，为了使机房的总布线具有较高的可靠性，水平区分系统的总布线可采用冗余度高、抗干扰性强的双绞线。
3.机房垂直主子系统设计
根据机房综合布线工程中语音通信的要求，垂直中继语音系统应采用三种类型的UTP电缆，每个话音点对应一对中继电缆，并考虑1:1中继冗余。此外，垂直中继子系统的数据骨干应采用六芯室内多模万兆光纤。
4. 机房管理区子系统设计
机房管理区域子系统包括配线间配置、配电柜配置、铜线配线架配置、光缆配线架配置和管理间跳线配置。网络柜设备应安装在线缆之间。网络设备在电缆分布
